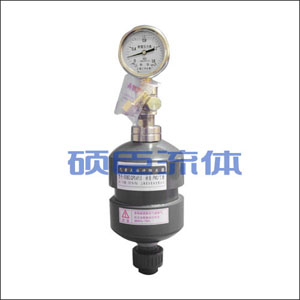

气囊式脉冲阻尼器
气囊式脉冲阻尼器有不锈钢及PVC材质,可配套丁晴橡胶及氟橡胶气囊，多种规格可选,根据不同流量选择不同型号。
脉冲阻尼器是消除管路内往复泵引起的脉冲和水锤现象的常用装置。它利用腔体内气体的可压缩性，存储和释放液体，达到减小管路中压力和流量波动的目的。广泛的应用于水处理、环保、电力、化工、反渗透、造纸等行业。
气囊式脉冲阻尼器工作原理：在往复泵的排出冲程，脉冲阻尼器内气体被压缩，脉冲缓冲器内的液体量增加，这就把往复泵排出的一部分液体存入了脉冲阻尼器，消减了流量峰值，在往复泵的吸入冲程，脉冲阻力器内空气膨胀，脉冲阻尼器内液体流出，补充管路流量，增加管路流量谷值，从而减小了管路的流量脉动。
气囊式脉冲阻尼器特点：机构紧凑，承压能力高，容积上限高，反应灵敏停车后，残留液体少，橡胶隔膜。
气囊式脉冲阻尼器功能作用：1、减少或消除水锤对系统的危害，2、避免过流量的产生，3、减小惯性损失4、提高泵的吸入性能，5、限定泵在启停时产生的有害压力峰值，6、保护管路、弯头、接头，减小压力波动的冲击，7、减小气穴现象，为计量泵创造良好的工作环境并改善泵的工作性能，8、和背压阀等配合使用可以使管路的压力波动接近为零，9、防止介质其泡、喷射，和产出退化的现象，10、防止流量计等其他计量仪器受管路压力波动的影响，11、平稳连续的向投加点输送投加介质，12、降低系统的能耗，13、减小停泵水锤危害。
型号规格 | 材质 | 公称容积(L) | 额定压力(MPa) | 尺寸D(mm) | 尺寸H(mm) | 联接方式 |
PVC气囊式脉冲阻尼器 | ||||||
SCMC-Q-P0.4/1.0 | PVC | 0.4 | 1.0 | 315 | 90 |
Rc3/4″ |
SCMC-Q-P0.63/1.0 | PVC | 0.63 | 1.0 | 365 | ||
SCMC-Q-P1.0/1.0 | PVC | 1.0 | 1.0 | 470 | ||
SCMC-Q-P1.6/1.0 | PVC | 1.6 | 1.0 | 400 | 160 |
Rc11/4″ |
SCMC-Q-P2.5/1.0 | PVC | 2.5 | 1.0 | 470 | ||
SCMC-Q-P4.0/1.0 | PVC | 4.0 | 1.0 | 580 | ||
SCMC-Q-P6.3/1.0 | PVC | 6.3 | 1.0 | 750 | ||
SCMC-Q-P10/1.0 | PVC | 10 | 1.0 | 710 | 225 | Rc2″ |
不锈钢气囊式脉冲阻尼器 | ||||||
SCMC-Q-S0.4/20 | 304/316 | 0.4 | 20 | 320 | 89 | M27×2-6H |
SCMC-Q-S0.63/20 | 304/316 | 0.63 | 20 | 375 | ||
SCMC-Q-S1.0/20 | 304/316 | 1.0 | 20 | 485 | ||
SCMC-Q-S1.6/20 | 304/316 | 1.6 | 20 | 420 | 152 | M42×2-6H |
SCMC-Q-S2.5/20 | 304/316 | 2.5 | 20 | 490 | ||
SCMC-Q-S4.0/20 | 304/316 | 4.0 | 20 | 600 | ||
SCMC-Q-S6.3/20 | 304/316 | 6.3 | 20 | 770 | ||
SCMC-Q-S10/20 | 304/316 | 10 | 20 | 740 | 219 | M60×2-6H |
常用气囊材质（丁晴橡胶、氟橡胶）根据客户要求选择不同型号、不同材质、不同连接方式 | ||||||
